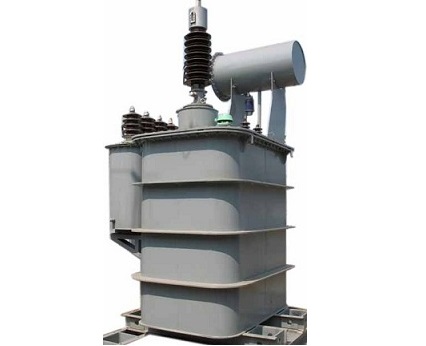

2008年1月29日，我国首台66kV电压等级磁控式自动跟踪调谐消弧线圈（1900kVar/66kV）在辽宁省电力公司丹东供电分公司太平哨66kV变电所挂网运行。
所投运的66kV磁控式自动跟踪调谐消弧线圈系国内首创，是由丹东供电公司、丹东欣泰电气股份有限公司和武汉大学共同研制完成的。
据悉，目前我国中压配网普遍使用的可调消弧线圈主要是调气隙式和调匝式。调气隙式消弧线圈通过移动铁芯改变磁阻达到电感连续可调的目的，正常情况下消弧线圈被调至全补偿，消弧线圈回路串接抗谐振电阻。发生单相接地故障后，必须快速将电阻短接实现最佳补偿，否则电阻有爆炸的危险。该产品主要缺点是工作噪音大、可靠性差、存在虚幻接地等；调匝式消弧线圈与调气隙式消弧线圈的唯一区别是用有载调压开关控制工作绕组匝数，达到调节电感的目的，其工作方式同调气隙式完全相同，也采用串联电阻限制谐振过电压，该产品虽然解决了噪音问题，但存在电感不能连续调节，补偿效果差、存在虚幻接地等缺点。
新型磁控式快速自动跟踪调谐消弧线圈是将现代电子控制技术与双级磁饱和技术相结合，采用自耦式直流励磁控制方式，实现消弧线圈电感的快速响应和连续可调，该产品采用动态全补偿方式，从根本上解决了全补偿的理想目标与串联谐振引起系统虚幻接地之间的固有矛盾，磁控式消弧线圈在电网正常运行时阻抗很大，完全消除了串联谐振的隐患，无需串联电阻。测控系统测量电网电容电流精度高。电网发生单相接地瞬间，消弧线圈在半个工频周期内由高阻抗状态调整为全补偿，即使消弧线圈输出电流与接地电流相等，残流最小。该产品容量调节范围大、谐波小（≤2 %）、响应速度快（≤0.01秒）、补偿精度高、永无串联谐振、可靠性高、免维护，是保障电网安全可靠运行的理想设备，其技术性能达到国际先进水平，是现有消弧线圈的升级产品。
另外，该公司已成功研制出7500kVar/6kV、12000kVar/10kV和20000kVar/66kV磁阀式可控电抗器，其中20000 kVar磁阀式可控电抗器即将投运于国家重点工程。该公司的磁控电抗器技术在性能指标、电压等级、容量和所实现的功能方面达到了国际先进水平，为实现电力系统节能降耗、安全可靠运行提供了有效措施和保障。
